Qtech-420高能抗爆聚脲材料材料
產品簡介
Qtech-420聚脲抗爆材料是雙組份無溶劑涂料，具有極快的反應速度，優異的力學性能。一次噴涂厚度可達數十毫米，不含VOC，對環境友好。涂層外觀均勻、美觀，具有優異的抗沖擊、耐磨損、防水防腐等性能。可廣泛應用于軍用設備防護、建筑物抗爆、抗沖擊等領域。該(gai)技術由青島(dao)沙木(mu)新材料有限公司（以(yi)下(xia)簡稱(cheng)“沙木(mu)新材”）和青島(dao)理工(gong)大學(xue)功能材料研究所（以(yi)下(xia)簡稱(cheng)“研究所”)聯(lian)合開發，達(da)到了國內領先(xian)、國際先(xian)進的(de)水平。
性能特點
★力(li)學性能優(you)異，具有(you)良好抗(kang)爆、抗(kang)震、抗(kang)沖擊性能；
★硬度較高，抗劃傷，耐磨損(sun)；
★對濕氣、溫(wen)度不(bu)敏感，熱穩定性好；
★具有優良的(de)防腐、防滲性能；
★涂層無接縫(feng)，防(fang)水性能優異(yi)；
★固化速(su)度快，立面、頂(ding)面連續噴涂不流掛；
★優良(liang)的(de)物理性能，對各類基材均具有良(liang)好的(de)附著力；
★零VOC、無污(wu)染、對環境友好；
★耐候性好、不粉化、不失色；
★可手工造粒，獲得“麻面”效果，美觀、防反光；
成果斐然

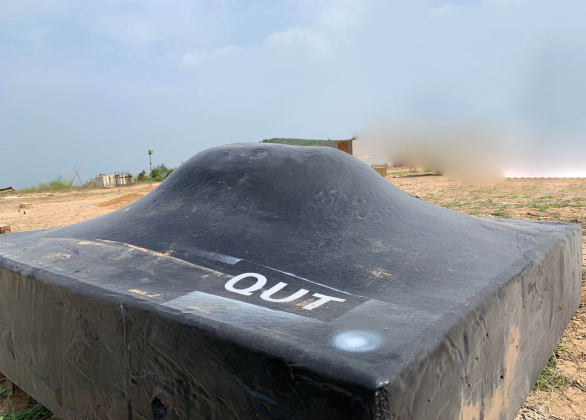

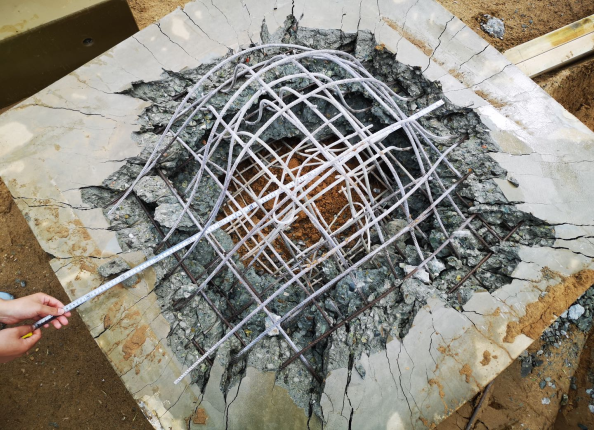

經過(guo)近一周的(de)(de)(de)準備(bei)和爆(bao)炸測(ce)試，青(qing)島(dao)(dao)沙木(mu)新材料(liao)有限公司與青(qing)島(dao)(dao)理工大學合(he)作研發成功(gong)的(de)(de)(de)QTECH-420噴(pen)涂聚脲產(chan)品，在(zai)河北懷來某(mou)國防重點實驗室爆(bao)炸試驗場進行的(de)(de)(de)10公斤TNT混(hun)凝(ning)土(tu)預制件貼爆(bao)比武中(zhong)，獲得(de)零破損、零飛濺(jian)的(de)(de)(de)驕人業績，受到某(mou)部委專家、領導的(de)(de)(de)高度(du)贊揚。下(xia)圖為(wei)10公斤TNT貼爆(bao)結(jie)果(guo)(左為(wei)純混(hun)凝(ning)土(tu)，中(zhong)為(wei)QTECH防護混(hun)凝(ning)土(tu))。
專業可靠
青島沙木(mu)新材(cai)料有(you)限公司長(chang)期(qi)與(yu)青島理(li)工大(da)學開(kai)展產(chan)學研合作(zuo)，共同培養了一(yi)大(da)批(pi)材(cai)料科(ke)學專(zhuan)業人才，研發的高端(duan)(duan)聚(ju)脲(niao)(niao)產(chan)品長(chang)期(qi)服務社會。通過高應(ying)變(bian)速(su)率測試(shi)、霍普金森撞(zhuang)擊、鋼結構(gou)小劑量TNT爆炸試(shi)驗(yan)、鋁合金油罐車抗追尾撞(zhuang)擊1:1實(shi)物撞(zhuang)擊試(shi)驗(yan)、耐(nai)老化研究(jiu)等工作(zuo)，見(jian)下(xia)圖。結果表(biao)明:我們(men)團隊注重基礎(chu)科(ke)學研究(jiu)，不斷探索新型聚(ju)脲(niao)(niao)分(fen)子結構(gou)與(yu)性(xing)(xing)(xing)能的關系(xi)，研制的QTECH系(xi)列高端(duan)(duan)聚(ju)脲(niao)(niao)產(chan)品在(zai)創新性(xing)(xing)(xing)、穩定性(xing)(xing)(xing)、可靠性(xing)(xing)(xing)、耐(nai)久性(xing)(xing)(xing)等方面達到國際(ji)領先水平!
主要性能指標
固含量/% | 100 |
凝膠時間/s | 6 |
拉伸強度/ MPa | 28 |
斷裂伸長率/% | 245 |
撕裂強度/(N/mm) | 125 |
硬度/邵D | 55 |
耐磨性/(阿克隆法,cm3 /1.61km) | ≤0.07 |
耐介質 | 無銹蝕、無氣泡、無脫落 |
附著力/(拉開法,MPa) | ≥ 3.0 |
耐鹽霧（2000小時） | 無(wu)銹蝕、無(wu)氣泡、無(wu)脫落 |
混合比/(體積) | 1:1 |
抗沖擊/(kg·cm) | 100 |
顏色 | 可根據用戶要求調制 |
密度/(g/cm3) | 0.95～1.05 |
厚度：0.5mm以上（視用戶要求而定）。
涂裝間隔：最短，時間不限；最長，不超過6小時。
基材處理
? 基材表面應平整，無灰塵、油漬等缺陷，如有缺陷應進行修補，達到要求后方可噴涂。。
涂裝方法
? 施工時必須使用青島沙木新材料有限公司指定的高溫、高壓撞擊混合設備。使用未經我們驗證可行的設備施工帶來的損失，后果自負。
? 如表面需要進行消光處理，可咨詢我公司技術人員，使用配套的表面處理系統。
包裝規格
A組分：220公斤/桶。
B組分：200公斤/桶。（也可根據用戶要求更換包裝）
貯存和運輸
? 本產品應貯存在陰涼、通風、干燥的庫房中，嚴禁雨淋、日曬、隔絕火源、遠離熱源，貯存溫度應為15～40℃。
? 本產品在不打開原包裝的情況下，貯存期自生產之日起為12個月，超過貯存期可按本產品標準規定的項目進行檢驗，若符合技術要求仍可使用。
? 本產品不含有機溶劑，運輸時可按非危險品運輸。運輸時，應嚴禁雨淋、日曬，并應符合運輸部門的有關規定。
勞動保護措施
? 在使用本產品的過程中，必須穿工作服、戴護目鏡、手套、防毒面具等勞保用品。
注意事項
1. 施工時基材溫度應高于露點3℃以上。
2. 施工前將B組份充分攪拌至完全均勻。
3. A組份未用完的涂料應充氮后密封保存。
4. 該體系為100%固含量，嚴禁加入任何稀釋劑。
5. 在密閉空間施工時，應保證良好的通風。
6. 此說明書是我們試驗和經驗的積累，詳細施工細則可參考青島沙木新材料有限公司聚脲技術規程或登陸
handsomer.cn、中國聚脲技術網（）以及咨詢青島理工大學功能材料研究所。
7. 隨著產品的不斷改進，產品性能參數可能會有所改變，請保持聯系。
我們的技術不斷(duan)進步，如有更新恕不另行通知，最新技術指標請瀏(liu)覽(lan)公(gong)司(si)網站或(huo)與本公(gong)司(si)聯(lian)系。
技術咨詢 熱線電話：黃教授 13906485186
